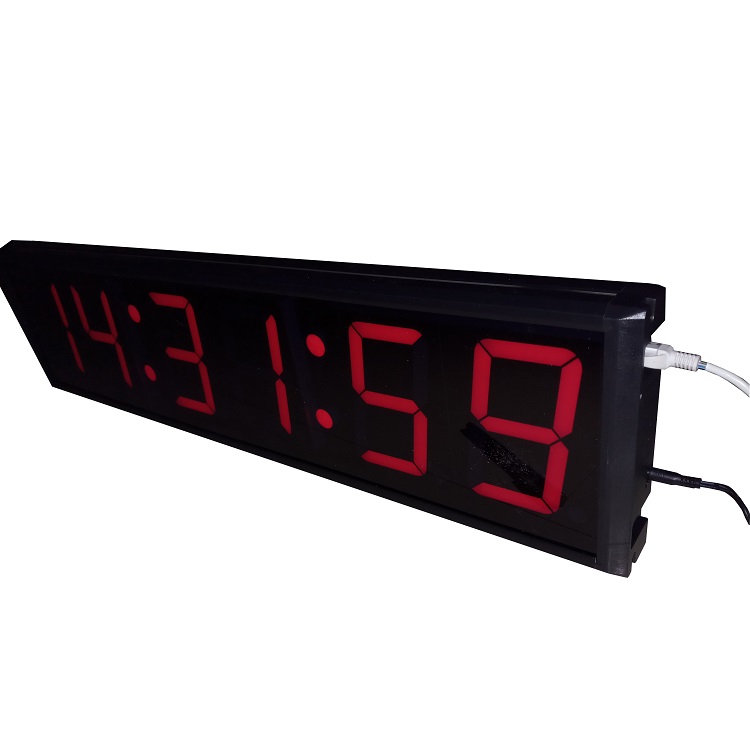

LED电子同步时钟

一、时钟功能介绍：

LED时钟采用NTP协议同步，能同步世界上任意时间服务器。时钟分为主时钟、从时钟（外型相同），主时钟负责获取INTERNET上的时间，从时钟接收主时钟时间以达到时间同步。同时、LED时钟内部有自动走时功能、掉电记忆功能。

二、LED时钟显示面板介绍：

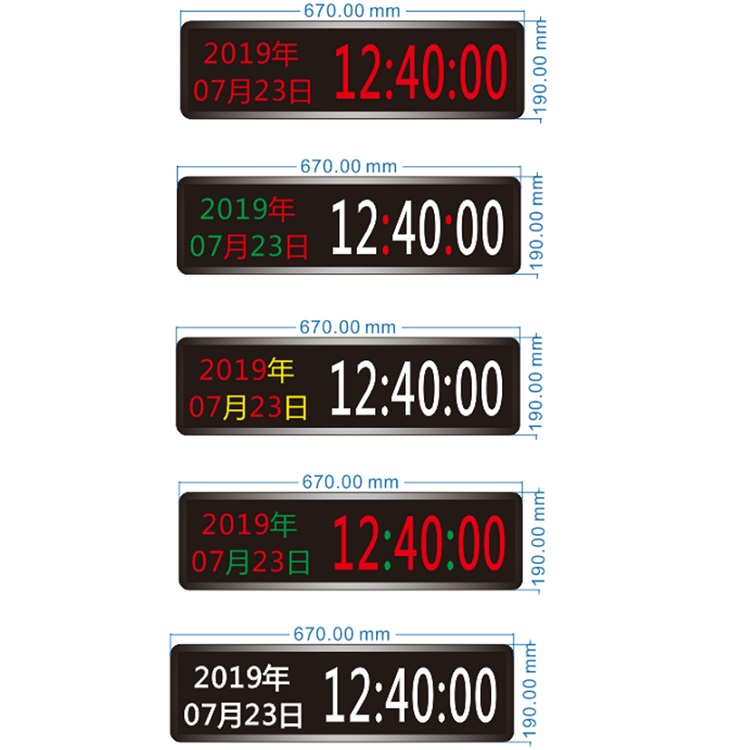

1、   时钟面板尺寸：

158*542*45（厚度）

LED时钟尺寸与布局可按客户要求定制，少量影响价格。

2、   时钟面板电路特点：

1)       时钟面板采用单红P4点阵模块设计，同时配置黑色铝合金边框。LED具用寿命长、省电、发光艳丽、一致性好等优点，黑色铝合金重量轻、坚固、安装简单方便。

2)       时钟电路采用恒流驱动IC设计，能保证LED显示的寿命与一致性。原理：由于LED基本上属于电流敏感元件，其正向压降的分散性很大， 并且还与温度有关，为了保证数位管具有良好的亮度均匀度，就需要使其具有恒定的工作电流，且不能受温度及其它因素的影响。另外，当温度变化时驱动芯片还要能够自动调节输出电流的大小以实现色差平衡温度补偿。

3)       稳定性考虑：即使是短时间的电流超载也可能对发光管造成永久性的损坏，采用恒流驱动电路后可防止由于电流故障所引起的数位管的大面积损坏。

三、电源管理

1、   掉电记忆功能：时钟掉电期间或通讯固障期间，时钟均能自动准确走时，保证了系统更好的工作。

2、   电源供电：采用外置电源适配器供电。

3、   通讯方式：采用2.4g无线传输或有线（网线）连接。（客户选择有线或无线连接方式）

四、通讯协议规定

1、   主时钟组网采用NTP协议与时钟服务器连接，不需要软件设置与操作，能时时获取服务器时间。其中时钟服务器可以是本校内任意电脑来作为时钟的服务器，或是世界各地的INTERNET时间服务器。

2、   主时钟与从时钟的时间共享，共享协议为内部协议。（采用2.4G无线传递，相邻时钟与时钟间距离小于50M为宜）

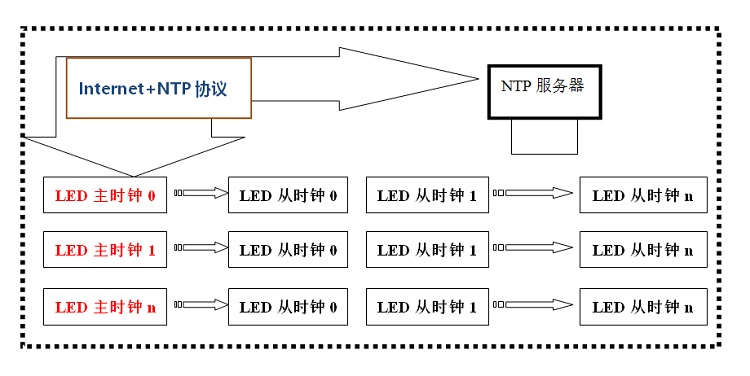

五、系统结构图

六、显示面板参数：
