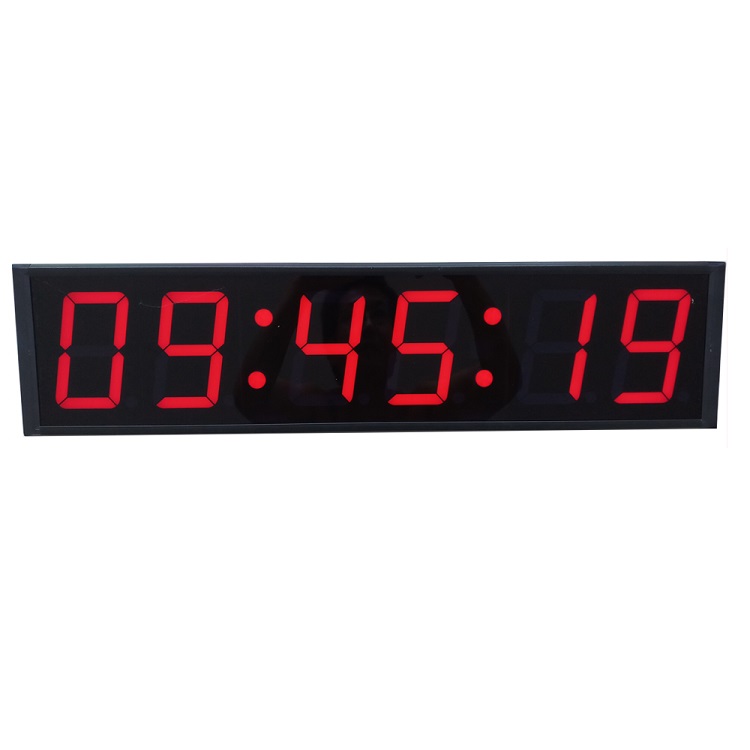

学校考场NTP电子时钟

产品型号：ledsup-ntp-083a
生产厂家：ledsup
产品单价：

产品资料下载

产品说明

NTP电子时钟功能说明：
学校考场NTP电子时钟采用3/4英寸单红色LED数码管，可根据客户要求订制显示布局：年、月、日、时、分、秒、星期等时间元素。机身采用黑色全铝合金边框设计，美观大方、坚固耐用。LED电子时钟采用有线网络通讯获取时间，网络接口支持TCP, UDP, IPv4,ICMP, ARP, IGMP and PPPoE等TCP/IP协议栈。通过UDP(123)可简单实现标准NTP时间同步功能(强大的底层通讯协议可确保客户要求或现场环境的需要)。由于学校考场对时间的严格要求，LED时钟采用NTP协议同步，能同步世界上任意时间服务器。时钟分为主时钟、从时钟（外型相同），主时钟负责获取INTERNET上的时间，从时钟接收主时钟时间以达到时间同步。同时、LED时钟内部有自动走时功能、掉电记忆功能。

LED电子时钟特点：
    学校考场NTP电子时钟
    *使用环境：学校考场
    *时钟布局：年、月、日、时、分、秒、星期、农历、温度、湿度
    *显示尺寸：3英寸或4英寸单红数码管
    *同步方式：NTP协议
    *时钟厚度：35mm
    *自主走时精度:25ppm
    *时钟管理软件：有
    *开机数码管自检：支持
    *LED驱动方式：16通道恒流驱动
    *通讯接口：RJ45(支持TCP, UDP, IPv4, ICMP, ARP, IGMP andPPPoE等)
LED时钟拓扑结构图：

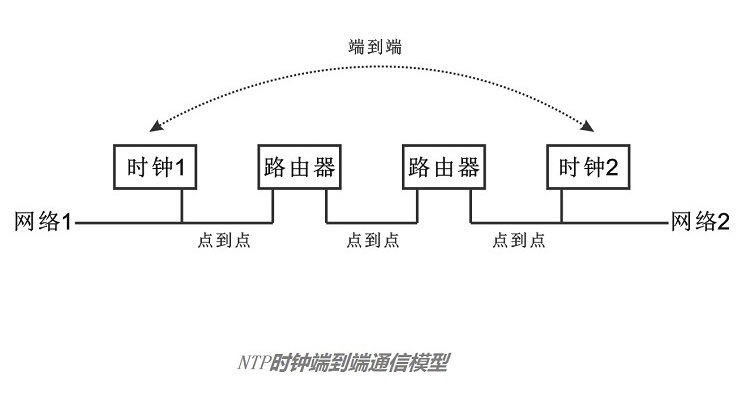

在互联网中，任何两台通信的NTP之间，从源端到目标端的信道都是由一段一段的点到点通信线路组成的(一个局域网中两台主机通信时只有一段点到点的线路)。如图所示，该互联网由网络1和网络2组成。如果网络1中的时钟1要向网络2中的时钟2发送数据，则时钟1的IP层把数据报先传输到本网络路由器的 IP层，这是第一段点到点的线路；再由网络1 的路由器把该数据报传输到网络 2 路由器的 IP层，这是第二段点到点的线路；网络 2的路由器把该数据报传输到本网络时钟2 的 IP层，这是第三段点到点的线路。这种直接相连的节点之间对等实体(源节点的IP层和目标节点的IP层)的通信叫点到点(Point to Point)通信。NTP时钟可根据学校教室布局选择合理的拓扑结构，其模型图如下：

LED时钟软件细节：
LED电子时钟采用TCP/UDP通讯协议与软件服务器建立联接。通过TCP协议特定端口实时反馈时钟名称、物理编号、时钟IP、时钟实时时间、时钟在线状态等细节。通过UDP实时在线操作，控制LED时钟的远程开/关机、定时开关机，并可实现所有时钟在线升级、纠错。
LED时钟恒流驱动：
时钟电路采用恒流驱动IC设计，能保证LED显示的寿命与一致性。原理：由于LED基本上属于电流敏感元件，其正向压降的分散性很大，并且还与温度有关，为了保证数位管具有良好的亮度均匀度，就需要使其具有恒定的工作电流，且不能受温度及其它因素的影响。另外，当温度变化时驱动芯片还要能够自动调节输出电流的大小以实现色差平衡温度补偿。稳定性考虑：即使是短时间的电流超载也可能对发光管造成永久性的损坏，采用恒流驱动电路后可防止由于电流故障所引起的数位管的大面积损坏。同时LED时钟可开机自动检测LED数码管使用情况，实时查找、处理LED使用过程中遇到的显示不良等问题。
LED时钟外观工艺：

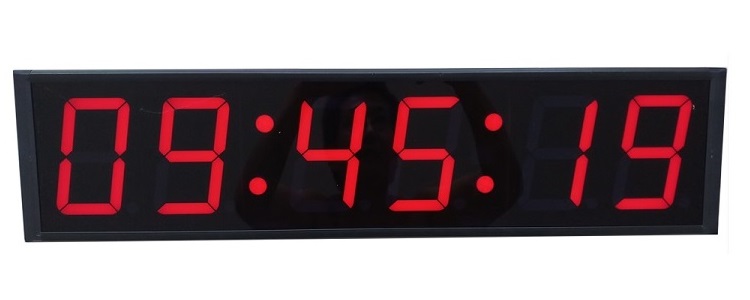

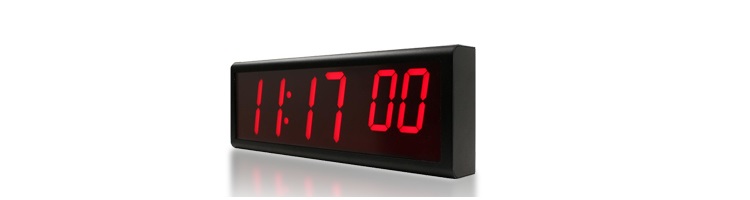

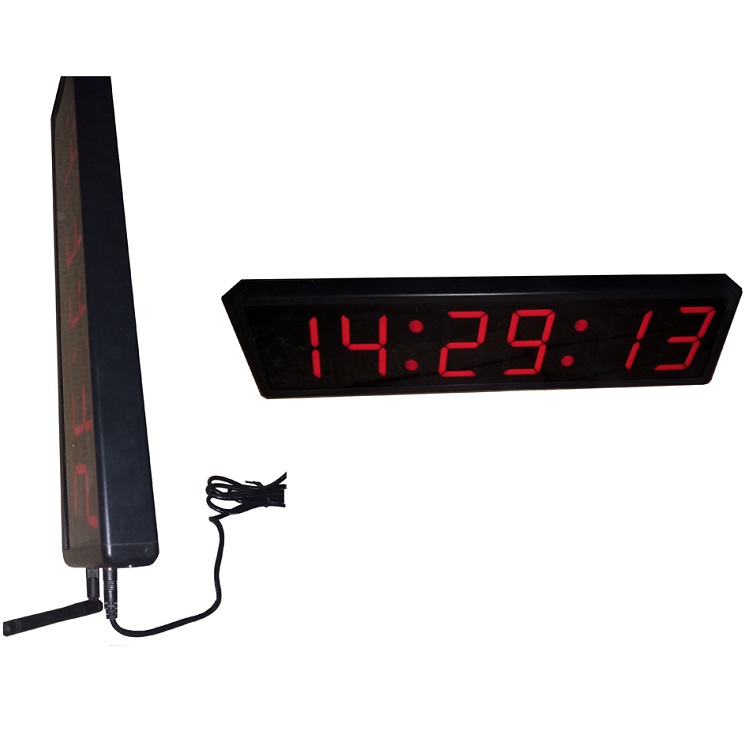

立显学校考场LED时钟采用一体成型铝合金边框设计，在保证产品电磁抗干扰、优良散热前提下，应用工业美学原理设计，尽显外观与功能之美，稳定、可靠。定制款时钟的钣金边框采用黑色喷涂工艺，尺寸大小均可按客户要求定制，圆角处可以钝角弯曲输出，具体样列如下图：

NTP电子时钟详细参数表：

序号	项目	户内LED数码管时钟（可显示红绿黄）
1	屏幕亮度（平均值）	≥1500cd/ m² （3英寸/4英寸可选）
2	视角	水平120°，垂直上10°下30°
3	最大功耗/使用功耗	5W/10W
4	屏幕重量(不含支撑结构)	<2kg
5	供电要求	220V±15% 50Hz
6	屏幕寿命	大于100，000小时
7	画面刷新频率	≥360HZ
8	相对温度	—25℃～+60℃
9	相对湿度	10%—95%RH
10	最佳可视距离	正面1--50m以内
11	控制方式	NTP（RJ45有线网络接口）
12	画面刷新速度	150帧/秒
13	整屏失控点	≤万分之0.5
14	时钟亮度均匀性	最低像素亮度/最高像素亮度<0.9
15	系统平均无故障时间	>10000小时
16	电源保护	具有超温、过流、过压等技术
17	常亮点	1年内≤2/10000
18	盲点	1年内≤2/10000
19	散热方式	局部密封式对流散热方式
20	时钟厚度	35mm
