POE同步时钟功能说明：

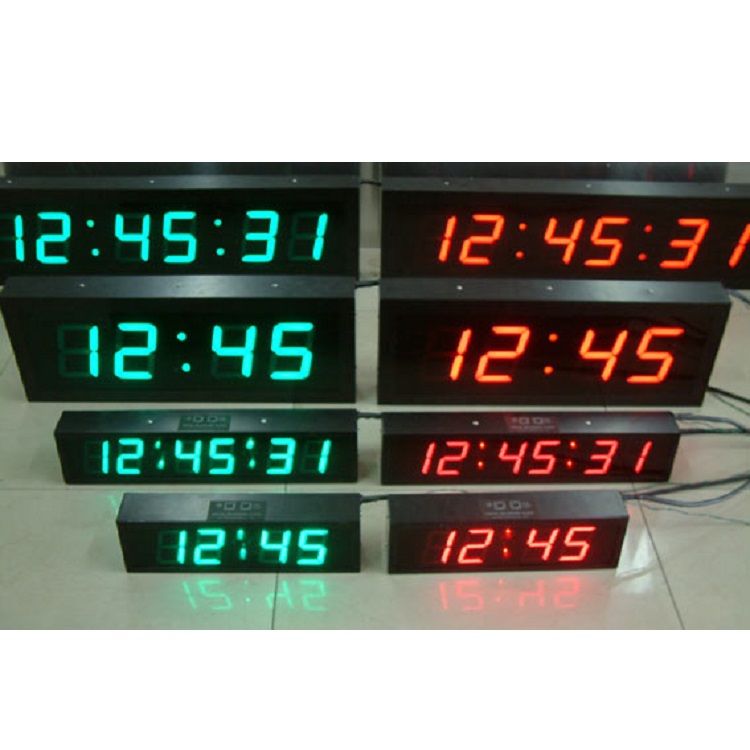

标准POE同步时钟采用3/4/5英寸单红数码管、恒流驱动设计。可根据客户要求订制显示布局：年、月、日、时、分、秒、星期等时间元素。机身采用黑色铝合金边框设计，美观大方、坚固耐用。LED电子时钟可采用有线或无线的方式用来实现自动网络时间同步。无线典型的应用就是GPS卫星授时系统。时钟分为主时钟、从时钟（外型相同），主时钟负责获取GPS系统上的时间，从时钟接收主时钟时间以达到时间同步。同时、LED时钟内部有自动走时功能、掉电记忆功能。
POE同步时钟特点：
*适用场合：学校、户外广场、大型车站、企事业单位
*时钟布局：年、月、日、时、分、秒、星期、农历、温度、湿度
*显示尺寸：3/4/5英寸单红数码管，尺寸可定制
*自动同步方式：NTP协议
*时钟厚度：35mm
*自主走时精度:25ppm
*时钟管理软件：有
*LED驱动方式：16通道恒流驱动
*通讯接口：RJ45(支持TCP, UDP, IPv4, ICMP, ARP, IGMP andPPPoE等)
*POE供电协议：标准IEEE 802.3af
POE模块电气性能：
POE模块测试环境：
1、 操作温度和湿度要求：在海拔小于或等于10000英尺的条件下，低温工作下限为-25℃，在高温工作上限为+45℃，相对湿度为20%RH~80%RH。
2、 存储温度和湿度要求：在海拔低于30000英尺的条件下，低温存储下限为-30℃（无结冰环境）；高温存储上限为+80℃，相对湿度为10%RH~90%RH。
| 电压类型 | LED时钟POE供电单元模块48V电压输入 | ||
| 参数指标 | 最小 | 额定值 | 最大 |
| 输入电压 | 38Vdc | 48Vdc | 57Vdc |
| 输出电压 | 11.8V | 12V | 12.2V |
| 输出电流 | 1A | 1.1A | 1.2A |
| 输出纹波 | 200mV Max | ||
| 效 率 | 85%以上 | ||
| 短路保护 | 当输出对地短路时，产品输入功率降低且不会损伤，当短路情况解除后，产品将会自动恢复正常 | ||
POE工作过程如下：
a、POE符合IEEE802.3AF,IEEE802.3AT标准，目前已经定义了LED时钟两种供电方式：（以下PSE为POE交换机，PD为LED同步时钟）
1、Alternative A(1,2,3,6)10/100/1000 BASE-T
2、Alternative B(4,5,7,8)10/100/1000 BASE-T
*Alternative A(1,2,3,6)采用PSE通过数据线给PD供电，由于DC与数据频率互不干扰，因此让直流电和比特流（数据）在同一组线缆上传输，这类似于多路复用技术。可以将1-2脚链接形成正极（或负），把3-6脚链接形成负（或正）极。如下图：
*Alternative B(4,5,7,8)采用PSE通过数据线给PD供电，由于DC与数据频率互不干扰，因此让直流电和比特流（数据）在同一组线缆上传输，这类似于多路复用技术。可以将4-5脚链接形成正极（或负），把7-8脚链接形成负（或正）极。如下图：
b、POE连接供电过程：
1、Detection：PSE检测PD是否存在。PSE设备在端口输出很小的电压，直到其检测到线缆终端的连接为一个支持EEE8023af/at标准的受电端设备。
2、Classification(可选cssa0-4)：当检测到受电端设备PD之后，PSE设备可能会为PD设备进行分类,并且评估此PD设备所需的功率损耗。然后输出相应的功率。
3、Powerup：PSE给PD供电。在一个可配置时间(般小于15s)的启动期内,SE设备开始从低电压向PD设备供电,直至提供48v的直流电源。
4、RTP& Power management：实时监控，电源管理。 PowerWeb Managed实时监测每个PD端口的工作状态,精确了解终端设备的运行状态。
5、Disconnection：PSE检测PD是否断开。若PD设备从网络上断开时,PSE就般在300~400ms之内停止为PD设备并重复检测过程以测线缆的终端是否连接PD设备。
在PDDectection和PDClassification两个步骤完成后,接着将施加在双绞线对上的电压（电阻和分级电阻）立即被切断,使得检测电路不会继续消耗电源功率。PD上电过程迅速升高到48V,开始向PD正常供电,同时PD设备中的检测电路检测示意图如下所示：
