2.4G时钟同步模块

产品型号:ledsup-wx-001
生产厂家:ledsup
产品单价:
产品资料下载

产品说明

无线同步电磁波划分:

无线电波,是信息传输中一种非常重要的媒质,适合于空间传输的无线电波是一种电磁波,其传输速度就等于光速,即3×108/秒。无线电波按频率或波长可分段命名,具体划分和命名如表所示。从表中可见,分米波、厘米波、毫米波其波长均小于1米,称之为微波。由于各波段的传播特性不同,例如中波主要沿地面传播,绕射能力比较强,适合于广播和海上通信;短波具有较强的电离层反射能力,适合于环球通信;超短波和微波以直线传播为主,因此可作视距或超视距中继通信。LED无线对时同步时钟采用分米波实现时间共享通讯。



频率(f)范围

波长(λ

名称

常用传输媒介

用途

3Hz~30kHz

108~104m

甚低频(VLF

有线线对

长波无线电

音频、电话、数据终端、长距离导航、时标

30~300kHz

104~103m

低频(LF

有线线对

长波无线电

导航、信标、电力线通信

300kHz~3MHz

103~102m

中频(MF

同轴电缆

中波无线电

高幅广播、移动陆地通信

3~30MHz

102~10m

高频(HF

同轴电缆

短波无线电

移动无线电话、短波广播、定点军用通信、业余无线电

30~300MHz

10~1m

甚高频(VHF

同轴电缆

米波无线电

电视、调频广播、空中管制、车辆通信、导航、集群通信、无限传呼

300MHz~3GHz

100~10cm

特高频(UF

波导

分米波无线电

电视、空间遥控、雷达导航、点对点通信、移动通信

3~30GHz

10~1cm

超高频(SHF

波导

厘米波无线电

微波接力、卫星和空间通信、雷达



无线同步时钟内置模块特点:

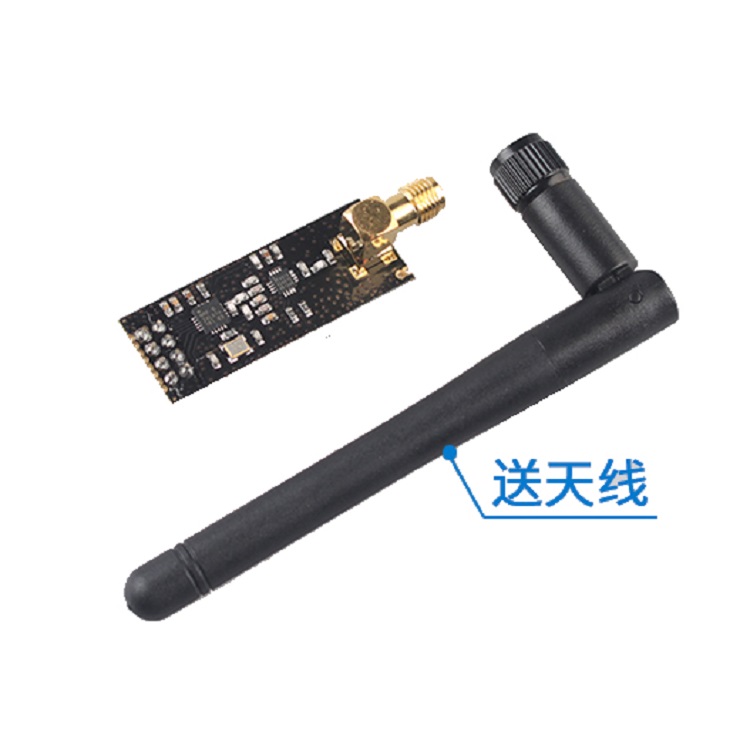

•DIP-8超小尺寸封装,内置2.4G天线,体积小巧,简单易用

支持六路通道的数据接收

• 支持GFSK/FSK等通用调制方式

• 支持2Mbps/1Mbps/250Kbps 数据速率

多频点:126频点,满足多点通信和跳频通信需要

• 内部集成高PSRRLDO

• 宽电源电压范围:3.0~3.6V

• 平均发射电流低至115mA

• 接收灵敏度:-104dBm@250kbps

• 输出功率:+20dBmPA增益:20dBmLNA增益:10dBm

• 采用四线SPI接口,速率可达10MHz

• 内部集成智能ARQ基带协议引擎

• 收发数据硬件中断输出

• 支持1bit RSSI输出

低应用成本

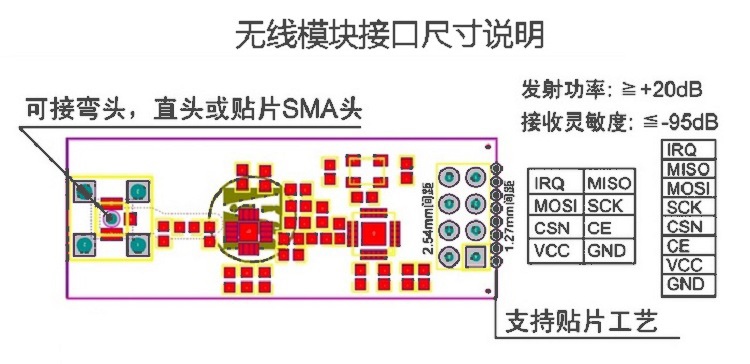

无线同步时钟模块引脚定义说明:

    LED同步时钟无线传输集成了所有与RF协议相关的高速信号处理部分,比如:自动重发丢失数据包和自动产生应答信号等,时钟内部的SPI接口可以利用时钟的硬件SPI口连接或用LED电子时钟I/O口进行模拟,内部有FIFO可以与各种高低速微处理器接口,便于使用低成本单片机。其结构如下图:





序号

名称

方向

用途

1

VCC

-

供电电源,必须2.0 ~ 3.6V之间

2

GND

-

地线,连接到电源参考地

3

CSN

输入

模块片选引脚,用于开始一个SPI通信

4

CE

输入

模块控制引脚

5

MOSI

输入

模块SPI数据输入引脚

6

SCK

输入

模块SPI总线时钟

7

IRQ

输出

模块中断信号输出,低电平有效

8

MISO

输出

模块SPI数据输出引脚
